滚珠丝杠副参数计算与选用

Page 　1 　2 　3　 4

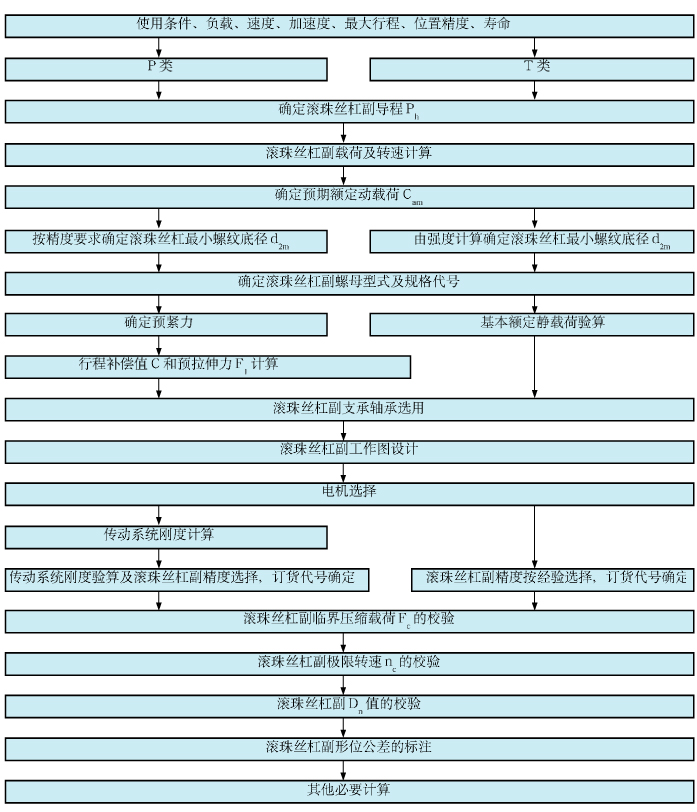

1、计算步骤

2、确定滚珠丝杠导程Ph

根据工作台最高移动速度Vmax , 电机最高转速nmax, 传动比等确定Ph。按下式计算，取较大圆整值。

Ph=

(电机与滚珠丝杠副直联时，i=1)

3、滚珠丝杠副载荷及转速计算

这里的载荷及转速，是指滚珠丝杠的当量载荷Fm与当量转速nm。滚珠丝杠副在n1、n2、n3······nn转速下，各转速工作时间占总时间的百分比t1%、t2%、t3%······tn%，所受载荷分别是F1、F2、F3······Fn。

当负荷与转速接近正比变化时，各种转速使用机会均等，可按下列公式计算：

(nmax: 最大转速，nmin: 最小转速，Fmax: 最大载荷（切削时），Fmin: 最小载荷（空载时）

4、确定预期额定动载荷

①按滚珠丝杠副预期工作时间Ln（小时）计算：

②按滚珠丝杠副预期运行距离Ls（千米）计算：

③有预加负荷的滚珠丝杠副还需按最大轴向负荷Fmax计算：Cam=feFmax(N)
式中：
Ln-预期工作时间（小时，见表5)
Ls-预期运行距离(km),一般取250km。
fa-精度系数。根据初定的精度等级（见表6)选。
fc-可靠性系数。一般情况fc=1。在重要场合，要求一组同样的滚珠丝杠副在同样条件下使用寿命超过希望寿命的90％以上时fc见表7选
fw-负荷系数。根据负荷性质（见表8）选。
fe-预加负荷系数。（见表9)

表－5 各类机械预期工作时间Ln

表－6 精度系数fa

机械类型	Ln(小时）
普通机械	5000～10000
普通机床	10000～20000
数控机床	20000
精密机床	20000
测示机械	15000
航空机械	1000

精度等级	1.2.3	4.5	7	10
fa	1.0	0.9	0.8	0.7

表－7 可靠性系数fc

可靠性%	90	95	96	97	98	99
fc	1	0.62	0.53	0.44	0.33	0.21

表－8 负荷性质系数fw

负荷性质	无冲击(很平稳）	轻微冲击	伴有冲击或振动
fw	1～1.2	1.2～1.5	1.5～2

表－9 预加负荷系数fe

预加负荷类型	轻预载	中预载	重预载
fe	6.7	4.5	3.4

以上三种计算结果中，取较大值为滚珠丝杠副的Camm。
