滚珠丝杠副导程精度

● 滚珠丝杠副根据使用要求分定位（P)和传动（T）两大类。传动滚珠丝杠副主要考虑传递动力的能力与稳定性，定位滚珠丝杠副则还要对轴向位移控制提出较高的要求。
　滚珠丝杠副导程精度分七个等级，见图

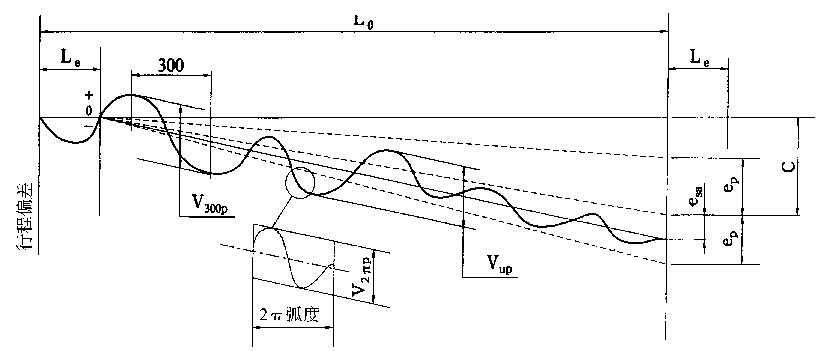

● 滚珠丝杠副导程精度主要考核四大指标，即2p 弧度内行程变动量V2pP; 任意300行程内变动量V300P;有效行程内行程变动量Vup ; 有效行程内平均行程偏差eP。如图所示(←点击此处)

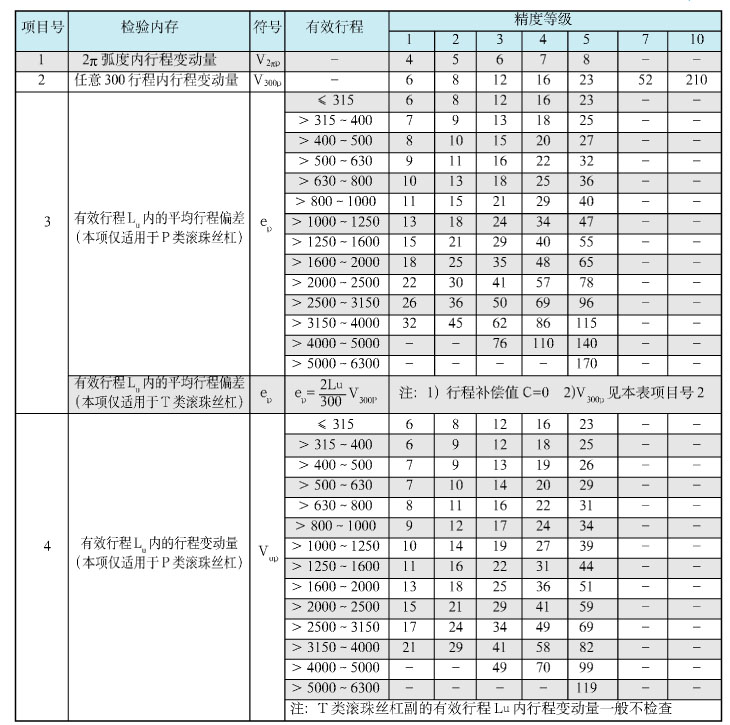

表-1行程偏差和变动量（摘自GB/T 17587.3-1998)　　　　　(点击浏览详情)

有效行程Lu按下式计算
Lu = L1-2Le
式中：Lu - 有效行程，mm L1-丝杠螺纹全长，mm Le -余程，mm（见表2)

表-2

公称导程	4 　　5 　　6　　 8　　 10 　　12 　　16 　　20
余程(Le)	16 　 20　　24　　32　　40 　　45 　　50 　　60
