| 滚珠丝杠副的标识符号 |
|
 |
| |

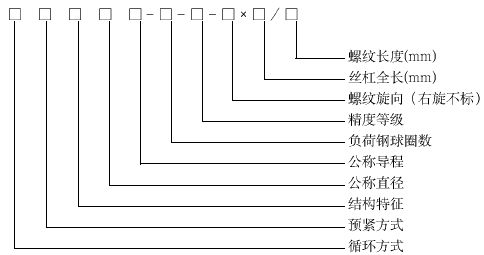

| 浩森精密滚珠丝杠副的编号及含义 |
 |
| 示例：FCDM5010-3-P3×1200/1500表示为外循环插管式、双螺母垫片预紧、导珠管埋入式的滚珠丝杠副，公称直径为50mm，基本导程为10mm，旋向为右旋，负荷钢球圈数为3圈，定位滚珠丝杠副，精度等级为3级，丝杠螺纹长度1200mm，丝杠全长1500mm。 |
| |
| 浩森滚珠丝杠副部分代号说明 |
FNL-双螺母螺帽预紧浮动返向器内循环滚珠丝杠副。
FND-双螺母垫片预紧浮动返向器内循环滚珠丝杠副。
FNDY-双螺母压缩式垫片预紧浮动返向器内循环滚珠丝杠副。
FNB-单螺母变位导程预紧浮动返向器内循环滚珠丝杠副。
FNZ-单螺母增大钢球预紧浮动返向器内循环滚珠丝杠副。
FNW-单螺母无预紧浮动返向器内循环滚珠丝杠副。
FCDM-双螺母垫片预紧外插管埋入式滚珠丝杠副。
FCBM-单螺母变位导程预紧外插管埋入式滚珠丝杠副。
FCZM-单螺母增大钢球预紧外插管埋入式滚珠丝杠副。
FCWM-单螺母无预紧外插管埋入式滚珠丝杠副。
FCDT-双螺母垫片预紧外插管凸出式滚珠丝杠副。
FCBT-单螺母变位导程预紧外插管凸出式滚珠丝杠副。
FCZT-单螺母增大钢球预紧外插管凸出式滚珠丝杠副。
FCWT-单螺母无预紧外插管凸出式滚珠丝杠副。 |
| |
|
| |
|
