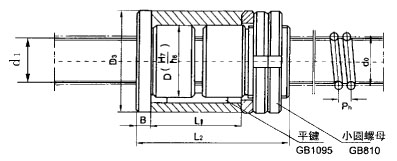

FNL型内循环滚珠丝杠副尺寸系列
page 1　 2

序号
规格代号
公称直径
导程
钢球直径
丝杠大径
滚 珠 螺 母 安
dO
Ph
Dw
d1
D
D3或a×b
D4
D5
D6
h
B
M
1
FNL1202
12.5
2
1.5
12.1
22
45
32
5.8
10
6
10
Ø3
2
FNL1604
16
4
2.3812
15.30
26
38×38
36
5.8
10
6
10
/
3
FNL2004
20
4
2.3812
19.30
30
45×45
46
5.8
10
6
10
Ø4
4
FNL2504
25
4
2.3812
24.30
40
50×50
53
5.8
10
6
10
M6
5
FNL3204
32
4
2.3812
31.30
50
76
62
6.5
11
6
12
M6
6
FNL1605
16.5
5
3.5
15.5
30
45×45
46
5.8
10
6
10
/
7
FNL2005
20
5
3.5
19
36
45×45
46
5.8
10
6
10
M6
8
FNL2505
25
5
3.5
24
40
63
50
6.5
11
6
11
M6
9
FNL3205
32
5
3.5
31
50
82
67
7
12
7
12
M6
10
FNL4005
40
5
3.5
39
60
87
72
7
12
7
12
M6
11
FNL2506
25
6
3.5
24.00
45
68
55
6.5
11
6
11
M6
12
FNL3206
32
6
3.969
30.80
50
82
67
7
12
7
12
M6
13
FNL4006
40
6
3.969
38.80
60
87
72
7
12
7
12
M6
14
FNL3208
32
8
4.763
30.60
53
82
67
7
12
7
12
M6
15
FNL4008
40
8
4.763
38.60
60
87
72
7
12
7
12
M6
16
FNL3210
34.23
10
6.35
32.20
53
90
71
9
15
9
15
M6
17
FNL4010
41.41
10
7.144
39.40
63
108
85
11
18
11
15
M6
18
FNL4012
40
12
7.144
38
65
108
85
11
18
11
15
M6
注①法兰形状可根据用户需要特制。 ②Kc是在预紧力Fp为0.1Ca，轴向载荷F为0.3Ca，循环列数为3列时的理论计算值，当轴向载荷F不等于0.3Ca时：Kc=K( )1/3，当循环列数为5列时，Kc≈1.6K，K为表中刚度值。
